社保電子防雷器-防雷擊浪涌電路的設計: 發布時間:2018-11-14 16:32 　瀏覽次數：

社保電子防雷器廠家：轉載，本文所設計的是一種基于壓敏電阻和陶瓷氣體放電管的單相并聯式抗雷擊浪涌電路，并將其應用到儀表的開關電源上。整個電路包括防雷電路和開關電源電路，其中防雷電路采用3個壓敏電阻和一個陶瓷氣體放電管組成復合式對稱電路，共模、差摸全保護。與經典的開關電源電路組成防雷儀表的電源電路，采用壓敏電阻并聯，延長使用壽命，在壓敏電阻短路失效后與開關電源電路分離，不會引起失火。

為了實現上述目的所采取的設計方案是：

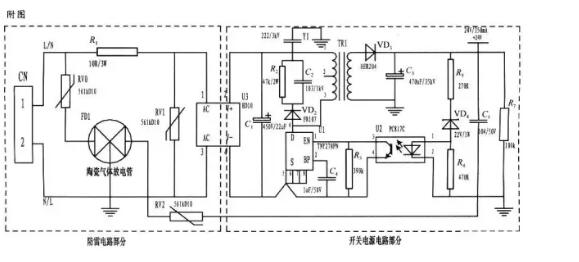

將壓敏電阻和陶瓷氣體放電管的單相并聯式抗雷擊浪涌電路應用到儀表的電源上。主要分為防雷電路部分和開關電源電路部分，電路簡單，采用復合式對稱電路，共模、差摸全保護，可以不分L、N端連接。使壓敏電阻RV1位于貼片整流模塊前端分別與電源L、N并聯，主要來鉗位L、N線間電壓，壓敏電阻RV0、RV2與陶瓷氣體放電管FD1串聯后接地，RV0與FD1串聯主要是泄放L線上感應雷擊浪涌電流，RV2與FD1串聯主要是泄放由信號口串人24V參考電位上的能量，RV0、RV2短路失效后，F(xiàn)D1可將其與電源電路分離，不會導致失火現象。RV1前端線路上串聯了一個線繞電阻，當此RV1短路失效時，線繞電阻可起到保險絲的作用，將短路電路斷開，壓敏電阻屬電壓鉗位型保護器件，其鉗位電壓點即壓敏電阻參數選擇相對比較重要(選壓敏電壓高一點的，通流量大一些的更安全、耐用，故障率低)；根據通流容量要求選擇外形尺寸和封裝形式，本電路中采用561k－10D的壓敏電阻與陶瓷氣體放電管串聯來延長使用壽命和確保安全。

陶瓷氣體放電管的通流容量根據要求的通流容量選擇，電路采用3RM470L－7．5－L，通流量為5000A。線繞電阻R1起限流分壓作用；貼片整流模塊為開關電源電路前端整流作用，C1為高壓濾波電容，Y1為去耦電容，電阻R2和電容C2及VD2組成開關電源芯片MOS管的吸收鉗位電路，保護芯片，開關電源芯片采用PI公司的TNY27系列，TR1為高頻變壓器，VD3、C3構成高頻變壓器次級濾波，U2、VD4、R3、R4、R5構成開關電源電路的反饋電路，可將變壓器次級輸出電壓穩定在設計值，此防雷抗浪涌電路在實際使用中取得了較好的效果。

3 結束語

基于壓敏電阻和陶瓷氣體放電管的單項并聯式防雷電路在近年的太陽能控制儀表開發中逐漸被廣大設計人員所青睞，本文所設計的電路就其嚴謹性，完全符合國標GB／T 17626．5的試驗標準。在實際使用中可以空出PCB板的空間來為開發者提供隨心所欲的設計舞臺。
